Opis i technologia projektu
TRYPOLIS 3 – dom parterowy z poddaszem w technologii szkieletowej.
Technologia szkieletowa:
– płyta fundamentowa
– ściana zewnętrzna nośna: słupki 6,13×15 i 7,5×15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płyty gipsowo-włóknowej 1,25cm, przestrzeń pomiędzy słupkami wypełnionymi wełną mineralną 15cm.
– ściana wewnętrzna nośna: słupki 6,3×15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płyty gipsowo-włóknowej 1,25cm, szerokość pomiędzy słupkami wypełnionymi wełną mineralną 15cm.
– ściana wewnętrzna działowe: słupki 6,3×9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płyty gipsowo-włóknowej 1,25cm, szerokość pomiędzy słupkami wypełnionymi wełną mineralną 9cm.
– ocieplenie styropianem 14cm.
– ściana zewnętrzna nośna: słupki 6,13×15 i 7,5×15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płyty gipsowo-włóknowej 1,25cm, przestrzeń pomiędzy słupkami wypełnionymi wełną mineralną 15cm.
– ściana wewnętrzna nośna: słupki 6,3×15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płyty gipsowo-włóknowej 1,25cm, szerokość pomiędzy słupkami wypełnionymi wełną mineralną 15cm.
– ściana wewnętrzna działowe: słupki 6,3×9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płyty gipsowo-włóknowej 1,25cm, szerokość pomiędzy słupkami wypełnionymi wełną mineralną 9cm.
– ocieplenie styropianem 14cm.
-konstrukcja więźby dachowej drewnianej
– tarcza na rąbek
– projekt posiada kominek
– instalacja grzewcza: kocioł gazowy w kotłowni
-Wysokość ściany kolankowej 0,90m
Przez określenie się, czy projekt nadaje się do warunków zabudowy , lub do podziału planu miejscowego zamów, rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiatrołap | 4.26 | 4.26 |
| 2 | Komunikacja | 10.11 | 10.11 |
| 3 | Kuchnia | 11.06 | 11.06 |
| 4 | Pokój | 20.3 | 20.3 |
| 5 | Łazienka | 5,86 | 5,86 |
| 6 | Komunikacja | 4.15 | 4.15 |
| 7 | Pokój | 11,88 | 11,88 |
| 8 | Spiżarnia | 1,55 | 1,55 |
| Suma | 69.17 | 69.17 | |
| 9 | Kotłownia | 7,45 | 7,45 |
| 10 | Garaż | 23.32 | 23.32 |
| Suma | 30,77 | 30,77 |

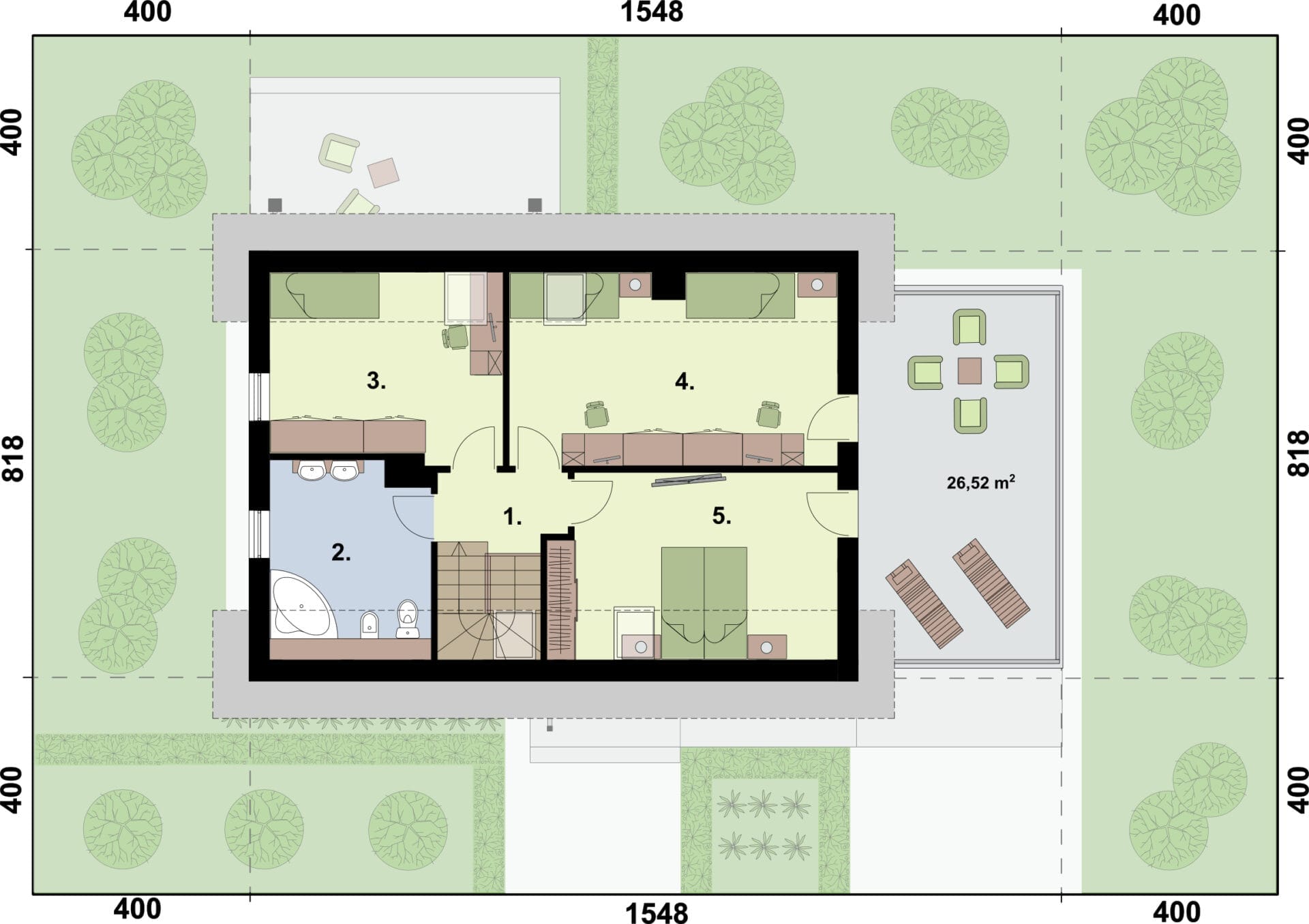

Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Komunikacja | 5,68 | 5,68 |
| 2 | Łazienka | 12.38 | 12,85 |
| 3 | Pokój | 11.34 | 16.6 |
| 4 | Pokój | 16.24 | 23.03 |
| 5 | Pokój | 13,52 | 20.15 |
| Suma | 59.16 | 78,31 | |
| 6 | Taras | 24,82 | 24,82 |
| Suma | 24,82 | 24,82 |
Dane techniczne
| Powierzchnia użytkowa
+ garaż
+ kotłownia
|
128,63 m²
23,32 m² 7,45 m² |
| Powierzchnia zabudowy | 121,55 m² |
| Powierzchnia kondygnacji netto | 178,25 m² |
| Powierzchnia całkowita | 216,27 m² |
| Kubatura | 689,00 m³ |
| Kąt nachylenia dachu | 40° |
| Wymiary budynku
długość x szerokość
|
15,48 x 8,18 m |
| Wysokość budynku | 7,86 m |
| Min. wymiary działki
długość x szerokość
|
16,18 x 24,48 m |
| Ilość pokoi | 7 |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość sali | 16 |
| pow. tarasów/werandy/wiaty/schodów zew. | 34,23 m² |
| Projekt z garażem | Tak |
| Ilość stanowiska w garażu | 1 |
