KL17 szkielet drewniany kuchnia letnia / bud. gospodarczy ROD35

KL17 szkielet drewniany kuchnia letnia/ bud. gospodarczy

Projekt powstał jako budynek gospodarczy do realizacji na rodzinnych ogródkach działkowych. Można go użytkować jako domek rekreacji indywidualnej o programie użytkowym budynku gospodarczego lub przykładowo jako skład na narzędzia ogrodnicze, drewno, obiekt służący przechowywaniu i magazynowaniu przedmiotów towarzyszących codziennej obsłudze domu i działki.

PRZEZNACZENIE I PROGRAM UŻYTKOWY: Budynek gospodarczy, parterowy, wolnostojący, niepodpiwniczony.

PRZYZIEMIE: Pomieszczenie gospodarcze, pomieszczenie pomocnicze, W.C..

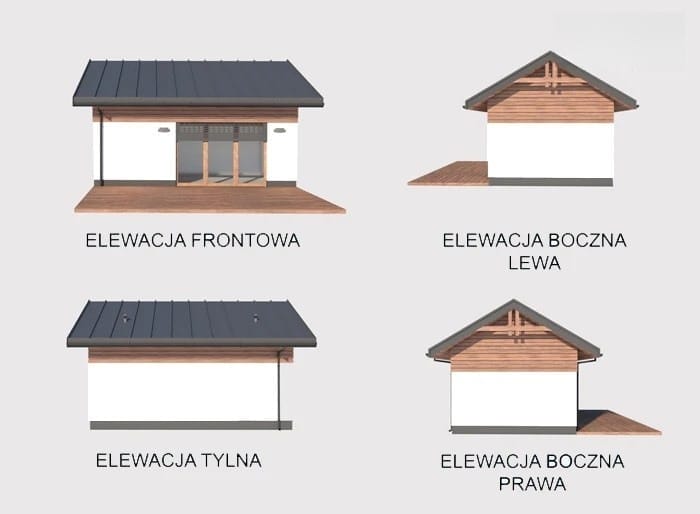

FORMA ARCHITEKTONICZNA: Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 4,71m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

KONSTRUKCJA: Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściany fundamentowe i wieniec wykonane jako betonowe zbrojone konstrukcyjnie, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej.

FUNDAMENTY: Ławy o wymiarach 40x30cm wykonać z betonu C20/25 (dawne B25) i posadowić na 2 warstwach papy na sucho. Fundamenty zazbroić prętami zgodnie z rys. K/1 (zbrojenie główne Ø12 – stal A-III (34GS), strzemiona Ø8 – stal A-I (PB240)). Przed przystąpieniem do prac budowlanych należy zdjąć warstwę humusu w obrębie fundamentów. Pod fundamentami należy wykonać warstwę ochronna z 10cm chudego betonu. Po wykonaniu wykopów do poziomu posadowienia fundamentów kierownik budowy powinien sprawdzić, czy rodzaj i stan gruntu odpowiada założeniom przyjętym w projekcie. Elementy stykające się z gruntem zabezpieczyć wykonując hydroizolację. Typ i sposób izolacji dobrać po sprawdzeniu warunków wodno-gruntowych występujących w miejscu planowanej inwestycji. Po wykonaniu prac fundamentowych wykop zasypywać piaskiem grubym lub żwirem warstwami o gr. 25-30cm i ubijać mechanicznie do wartości IL=0,60 np: za pomocą zagęszczarek wibracyjnych. Do obliczeń fundamentów zostały przyjęte proste warunki gruntowe o normatywnym oporze obliczeniowy podłoża równym 150kPa. Głębokość posadowienia fundamentów ustalono na poziomie 1,00m poniżej terenu przyległego do budynku. Głębokość posadowienia i wymiary fundamentów należy każdorazowo adaptować do warunków lokalnych występujących w miejscu planowanej inwestycji. Na terenach objętych szkodami górniczymi należy sporządzić odrębny projekt.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu – Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

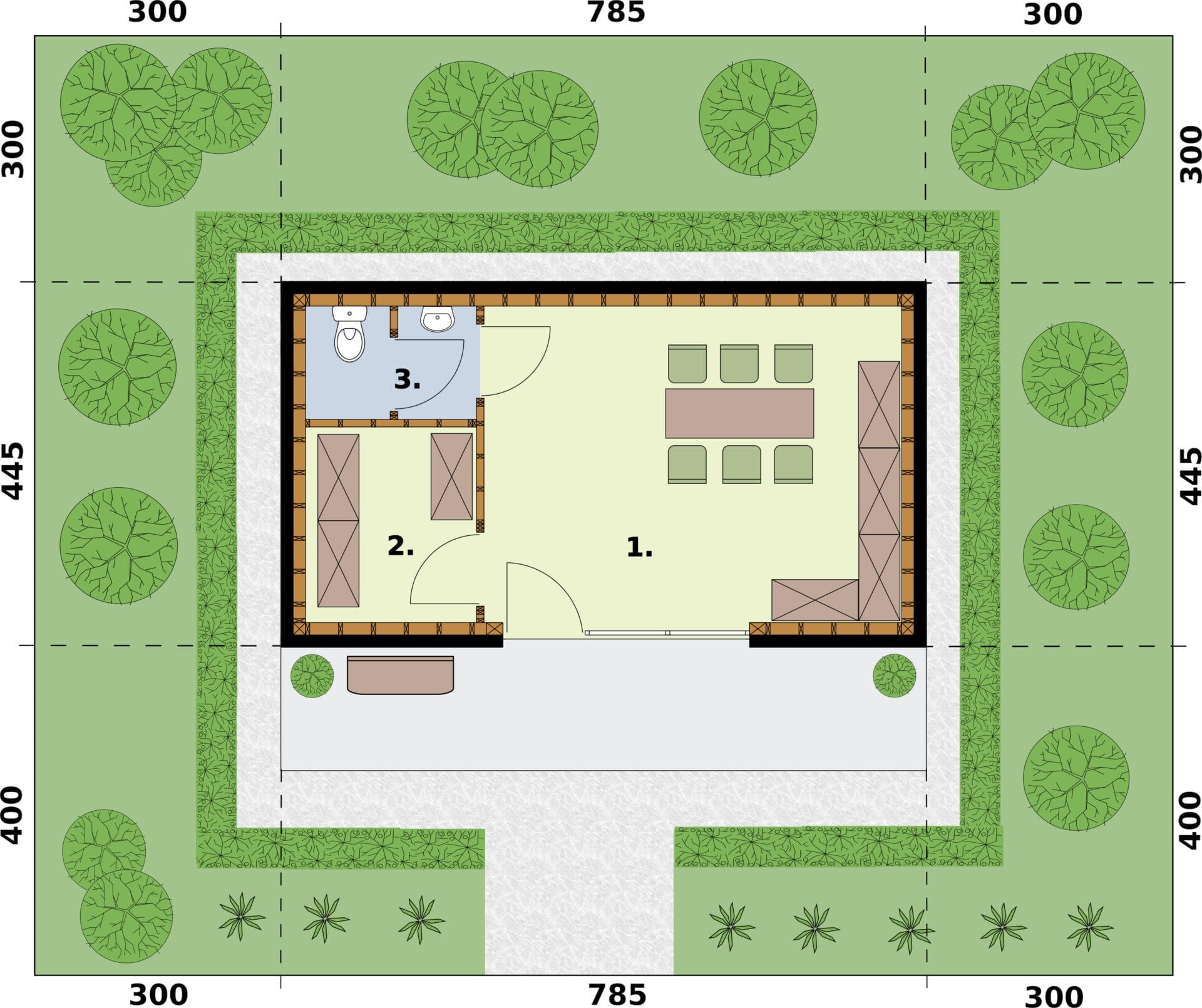

Rzut przyziemia
