MONZA 2 OZE szkielet drewniany – projekt domu mieszkalnego, parterowego z poddaszem użytkowym, bazujący na odnawialnych źródłach energii (stąd skrót OZE)
Szukasz domu, który da Ci niezależność energetyczną? Poznaj MONZE 2 OZE.
2E– ekologiczny i ekonomiczny, a do tego nowoczesny, unikalny design . Ten dom da Ci niezależność energetyczną oraz najniższe koszty użytkowania budynku.
Nie obiecujemy gruszek na wierzbie, koszt nowoczesnego domu dającego niezależność od geopolitycznych zmian i kryzysów energetycznych jest wyższy, ale zapewnia najniższe koszty utrzymania domu, gdy już w nim zamieszkasz.
Już teraz możesz korzystać z zalet, dostępnego wyłącznie u nas domu. Komfort użytkowania oraz najniższe rachunki otrzymasz dzięki zastosowanym w nim instalacjom oraz zoptymalizowanym systemowym ociepleniu (wełną i styropianem): pompie ciepła powietrze-woda, która odpowiada za centralne ogrzewanie oraz ciepłą wodę użytkową, fotowoltaice na dachu, która wyprodukuje prąd dla Twojego domu. Nie stracisz też energii dzięki wentylacji mechanicznej z rekuperatorem, pozwalającym zminimalizować straty ciepła w domu.
Nie zwlekaj, zapytaj o dostępność projektu i stań się jego pierwszym właścicielem.
Projekt możemy wykonać w dwóch technologiach: murowanej z pustaków ceramicznych lub szkieletowej drewnianej. Dowiedz się więcej o naszych technologiach.
PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU
| Technologia |
Murowana |
Szkieletowa drewniana |
| Fundament | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. |
| Ściany zewnętrzne i nośne | Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25.
W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm |
Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3×15 cm w rozstawie 40 lub 60 cm. |
| Ściany wewnętrzne | Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm
|
Słupki w ścianach działowych zwykle mają wymiary 5×9 cm. |
| Strop | Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop). | Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej: |
| Więźba dachowa | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej: |
| Izolacje | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.
Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER |
Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.
Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER |
| Pokrycie dachu | Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:
Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.
|
Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:
Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich |
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu – Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

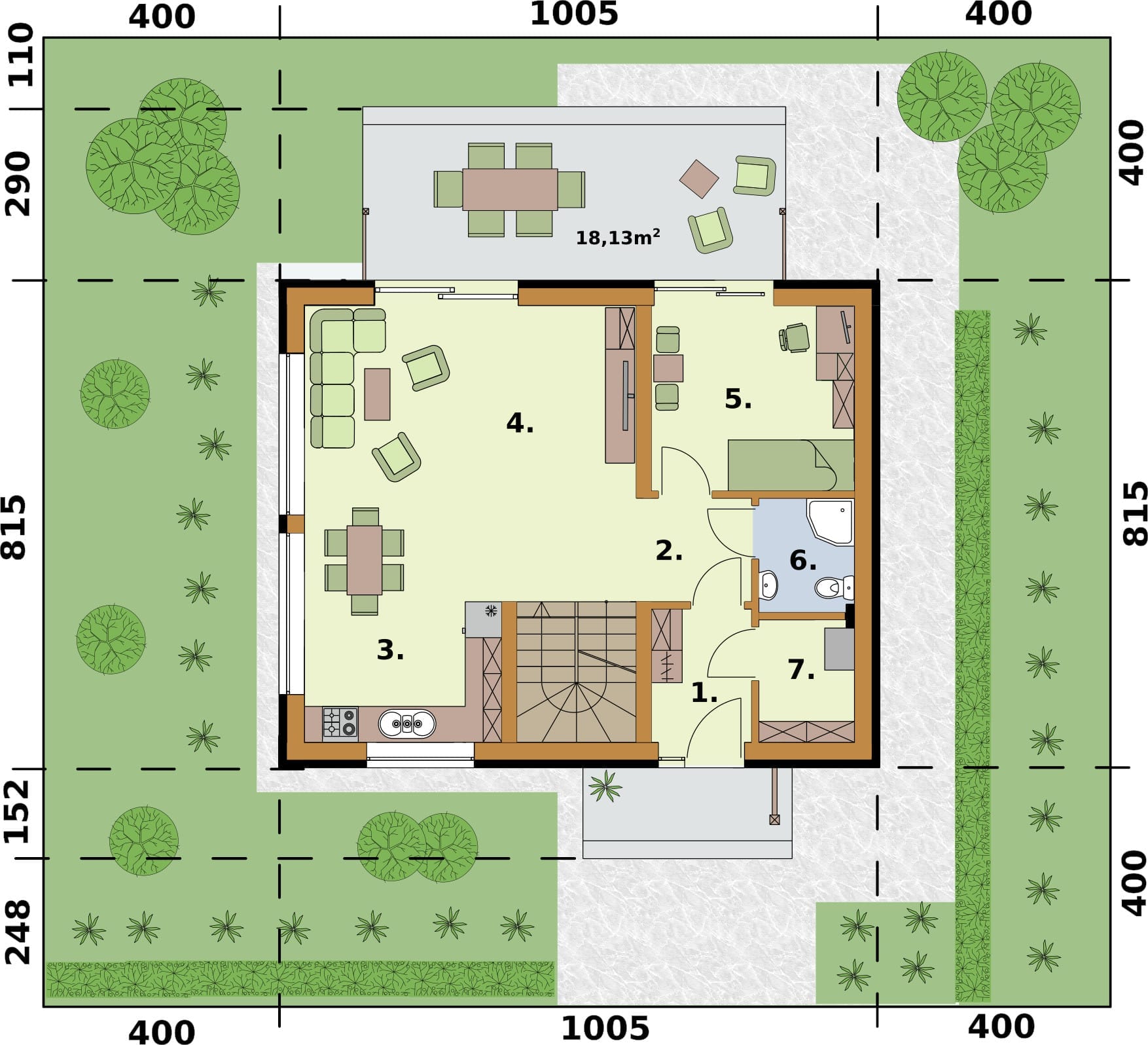

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiatrołap | 3.99 | 3.99 |
| 2 | Komunikacja | 8.17 | 8.17 |
| 3 | Kuchnia | 8.3 | 8.3 |
| 4 | Pokój dzienny | 26.67 | 26.67 |
| 5 | Pokój | 11.42 | 11.42 |
| 6 | Łazienka | 3.11 | 3.11 |
| Suma | 61.66 | 61.66 | |
| 7 | Kotłownia | 3.34 | 3.34 |
| Suma | 3.34 | 3.34 |

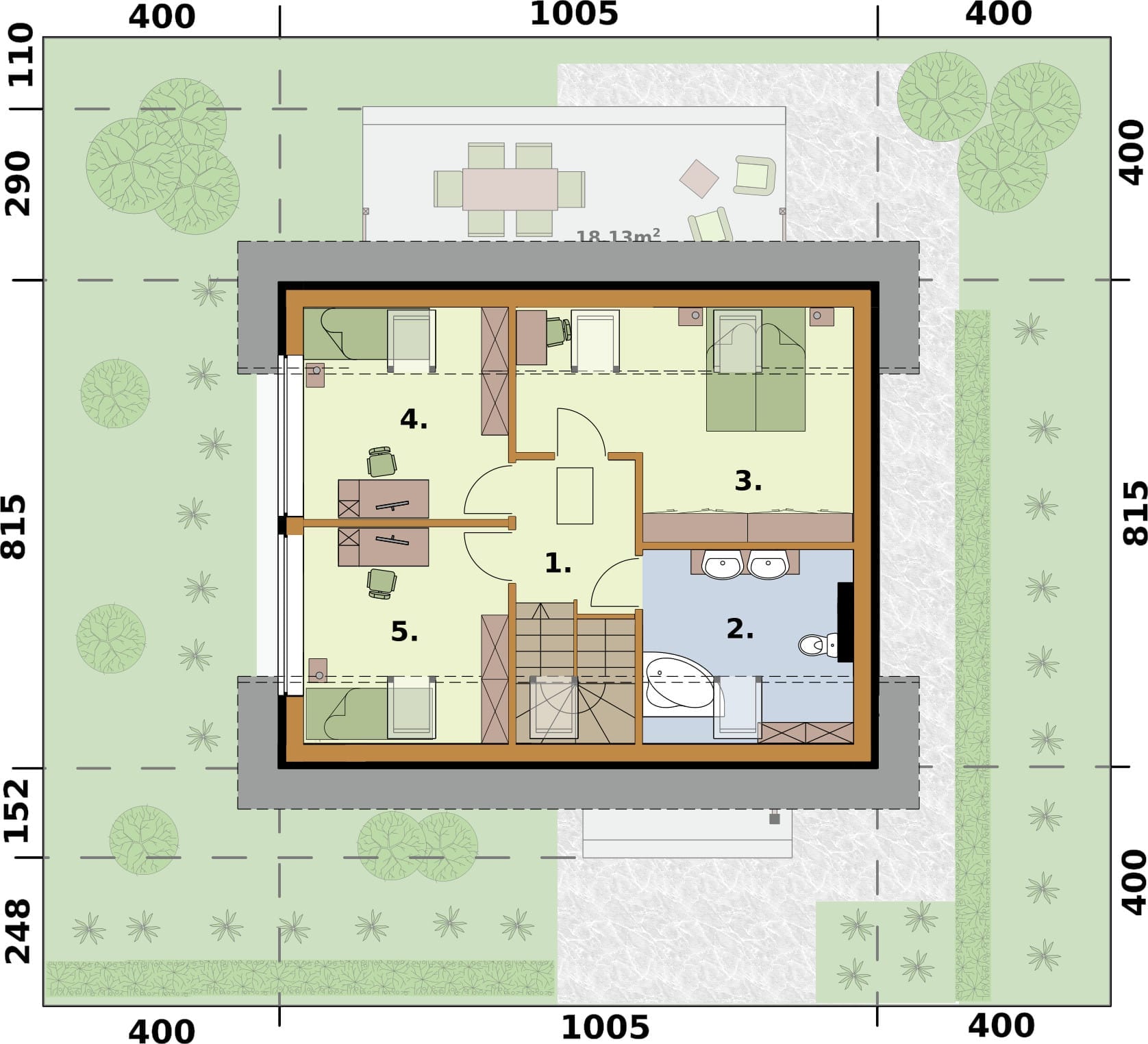

Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Komunikacja | 9.53 | 8.76 |
| 2 | Łazienka | 8.6 | 12.56 |
| 3 | Pokój | 13.37 | 19.33 |
| 4 | Pokój | 9.28 | 13.1 |
| 5 | Pokój | 9.06 | 13.1 |
| Suma | 49.84 | 66.85 |
Dane techniczne
| Powierzchnia użytkowa | 114.84 m² |
| Powierzchnia zabudowy | 81.91 m² |
| Powierzchnia kondygnacji netto | 125.31 m² |
| Powierzchnia całkowita | 189.36 m² |
| Kubatura | 510.85 m³ |
| Kąt nachylenia dachu | 40° |
| Wymiary budynku
długość x szerokość
|
10.05 x 8.15 m |
| Wysokość budynku | 7.95 m |
| Min. wymiary działki
długość x szerokość
|
17.05 x 16.15 m |
| Ilość pokoi | 5 |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość pomieszczeń | 13 |
| Projekt bez garażu | Tak |
| Projekt z kotłownią | Tak |
| Projekt z wejściem od południa | Tak |
