Opis i technologia projektu

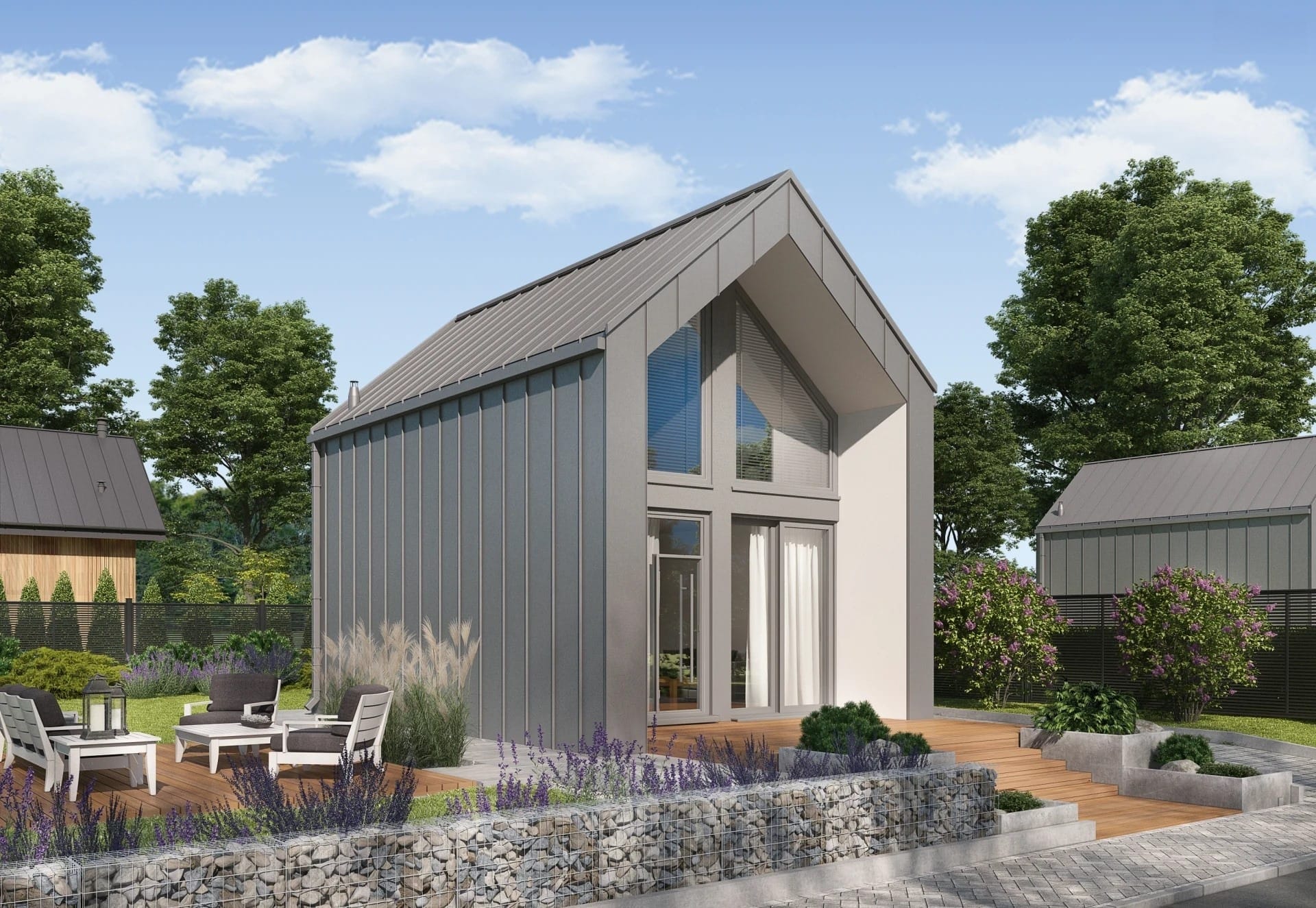

MOCA C szkielet drewniany – projekt domu mieszkalnego, całorocznego
Nowoczesny i dizajnerski projekt domku w metrażu mieszkania na blokach. Alternatywa dla osób poszukujących niedużego domu całorocznego. Drewniana konstrukcja oraz
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Wysokość ściany kolankowej 1.10m
Budynek mieszkalny, wolnostojący, parterowy, z poddaszem użytkowym, niepodpiwniczony.
PARTER:
komunikacja, łazienka, kuchnia z aneksem jadalnym, pokój dzienny.
PODDASZE:
komunikacja, 2x sypialnia, WC.

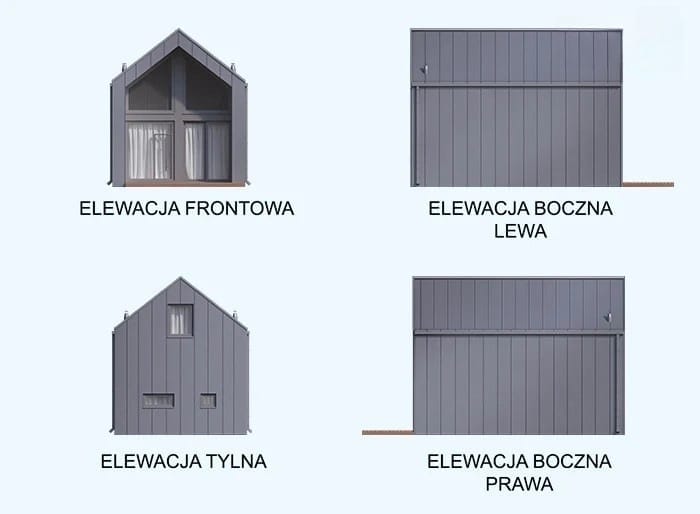

FORMA ARCHITEKTONICZNA:

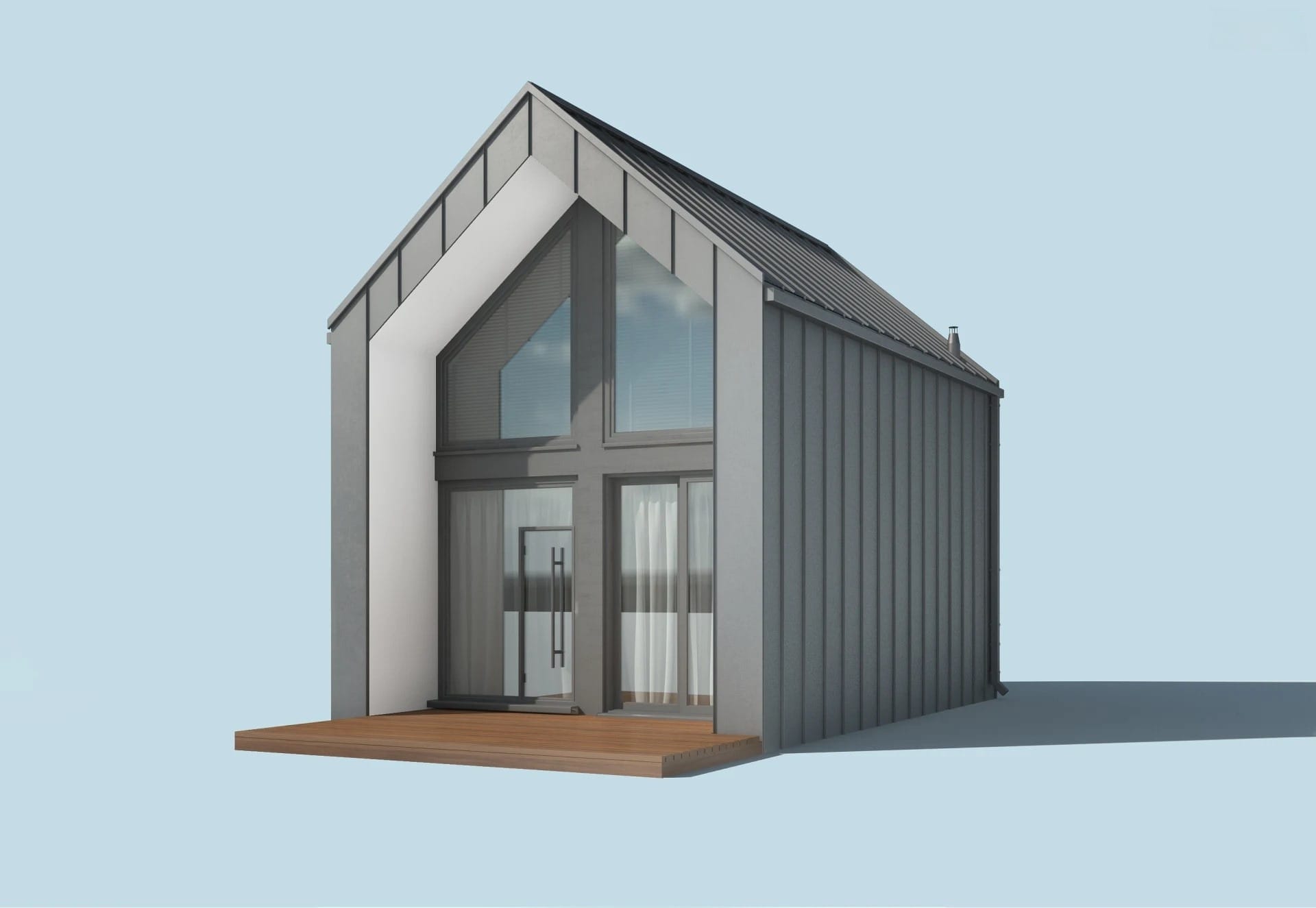

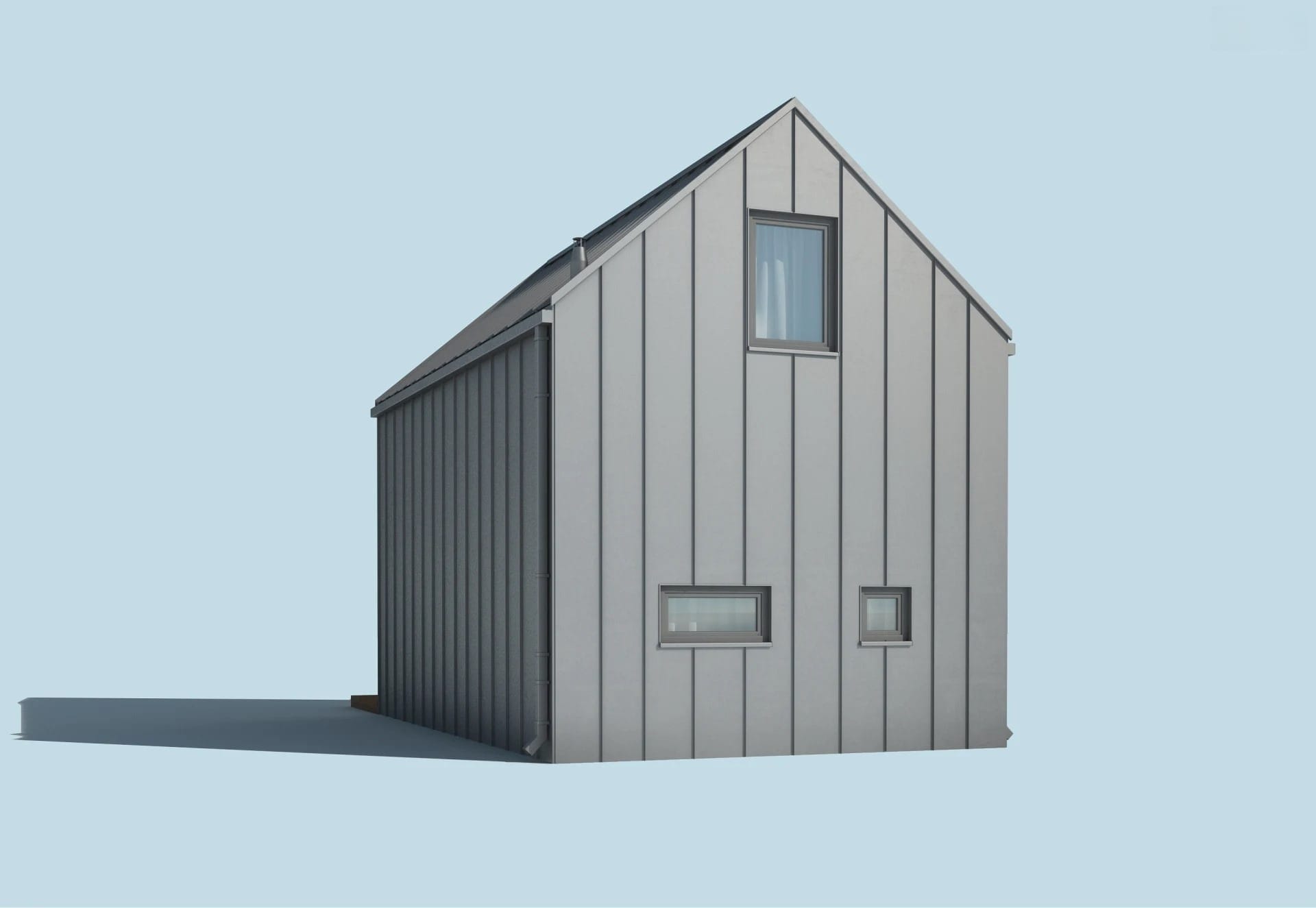

Budynek o zwartej bryle, parterowy, z poddaszem użytkowym, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,46m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy i wieńce żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem. Nad budynkiem zaprojektowano dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-krokwiowej i krokwiowej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu – Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Pokój dzienny | 15.75 | 15.75 |
| 2 | Kuchnia z aneksem | 6.95 | 6.95 |
| 3 | Łazienka | 3.52 | 3.52 |
| Suma | 26.22 | 26.22 |

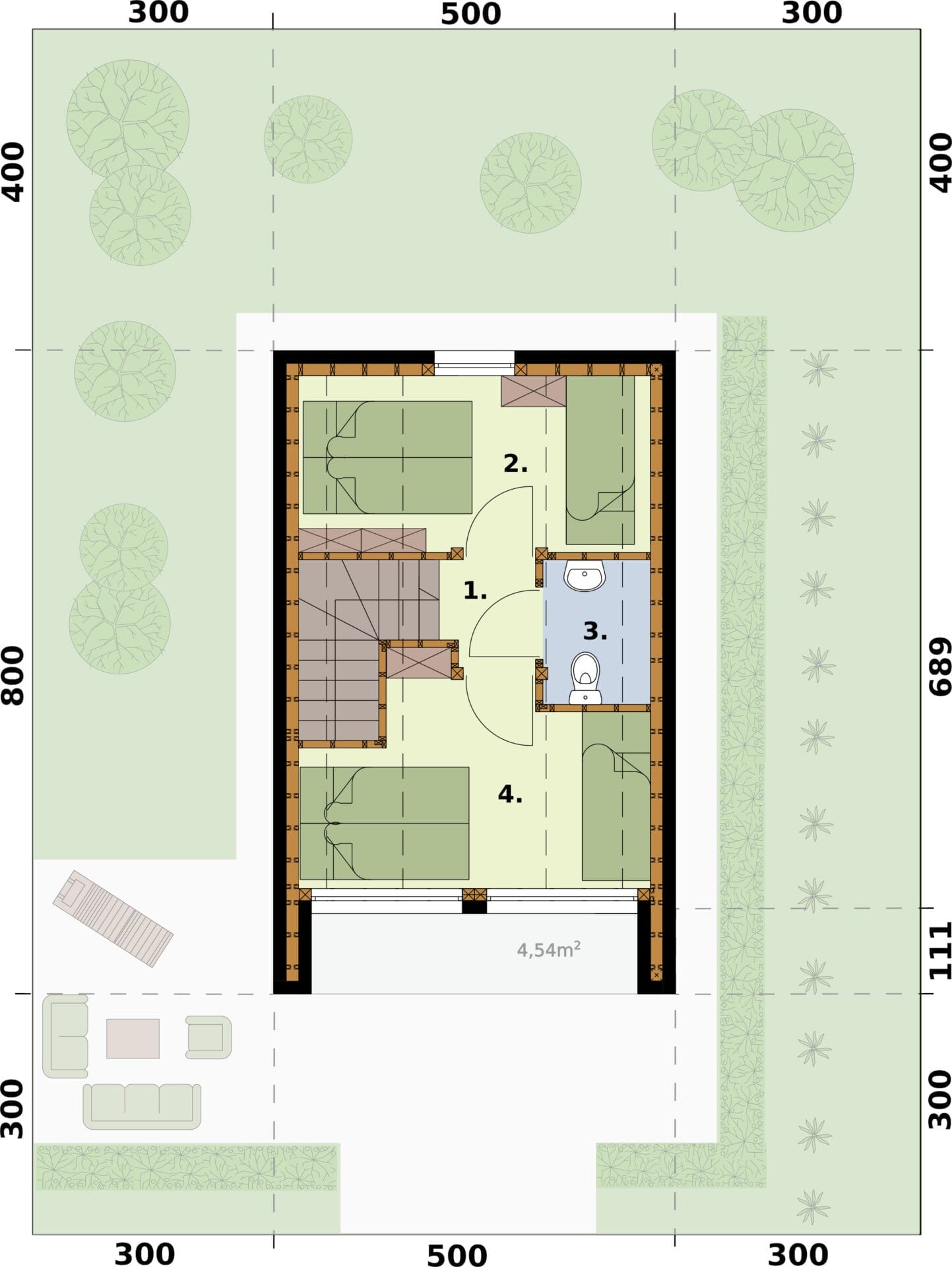

Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Komunikacja | 2.82 | 2.82 |
| 2 | Sypialnia | 5.85 | 9.54 |
| 3 | WC | 0,88 | 2,27 |
| 4 | Sypialnia | 6.72 | 10.04 |
| Suma | 15.39 | 24.4 |
Dane techniczne
| Powierzchnia użytkowa | 42.49 m² |
| Powierzchnia zabudowy | 35.94 m² |
| Powierzchnia kondygnacji netto | 50.89 m² |
| Powierzchnia całkowita | 77.62 m² |
| Kubatura | 216.30 m³ |
| Kąt nachylenia dachu | 40° |
| Wymiary budynku
długość x szerokość
|
8.00 x 5.00 m |
| Wysokość budynku | 6.54 m |
| Min. wymiary działki
długość x szerokość
|
15.00 x 11.00 m |
| Powierzchnia zabudowy | 70m² |
| Ilość pokoi | 3 |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość pomieszczeń | 6 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 5.74 m² |
| Projekt bez garażu | Tak |
| Projekt z wejściem od południa | Tak |
