Opis i technologia projektu
ALTEA segment A – dom mieszkalny, piętrowy w zabudowie szeregowej
Widoczna cena dotyczy 1 segmentu. Możliwość zakupienia dowolnej ilości segmentów (A, B, C). Zapytaj o indywidualną wycenę. Każdy kolejny segment to wielokrotność ceny bazowej. Należy dodać do koszyka zakupowego dowolną konfigurację.
Ten projekt domu idealnie sprawdzi się również jako wolno stojący na bardzo wąskiej działce Wymaga to jedynie symetrycznego docieplenia. Będzie też znakomitą odpowiedzią na wyśrubowane warunki zabudowy, dopuszczające budowę niskich budynków mieszkalnych.
W przypadku zakupu większej ilości, łączenie segmentów należy zlecić na etapie adaptacji.
Budynek mieszkalny, w zabudowie szeregowej, dwukondygnacyjny, niepodpiwniczony.
PARTER:
wiatrołap, komunikacja, łazienka, kuchnia, pokój dzienny z aneksem jadalnym, garaż, taras.
PIĘTRO:
komunikacja, łazienka, pralnia, 2x pokój, sypialnia, garderoba.

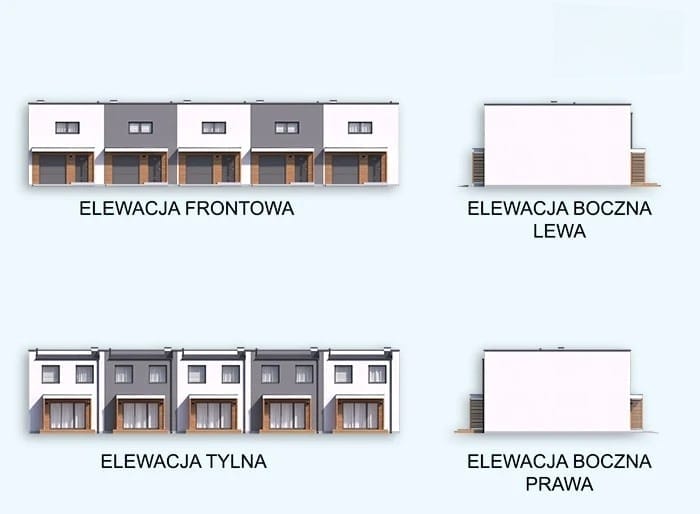

FORMA ARCHITEKTONICZNA :
Budynek o zwartej bryle, dwukondygnacyjny w zabudowie szeregowej. Budynek przekryty jest dachem płaskim. Maksymalna wysokość budynku wynosi 6,45m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno – materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, stopy, słupy żelbetowe, ściany nośne w układzie mieszanym z pustaków ceramicznych spięte wieńcami, stropy i stropodach pełny na bazie stropu żelbetowego monolitycznego jednokierunkowo i krzyżowo zbrojonego.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany.
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

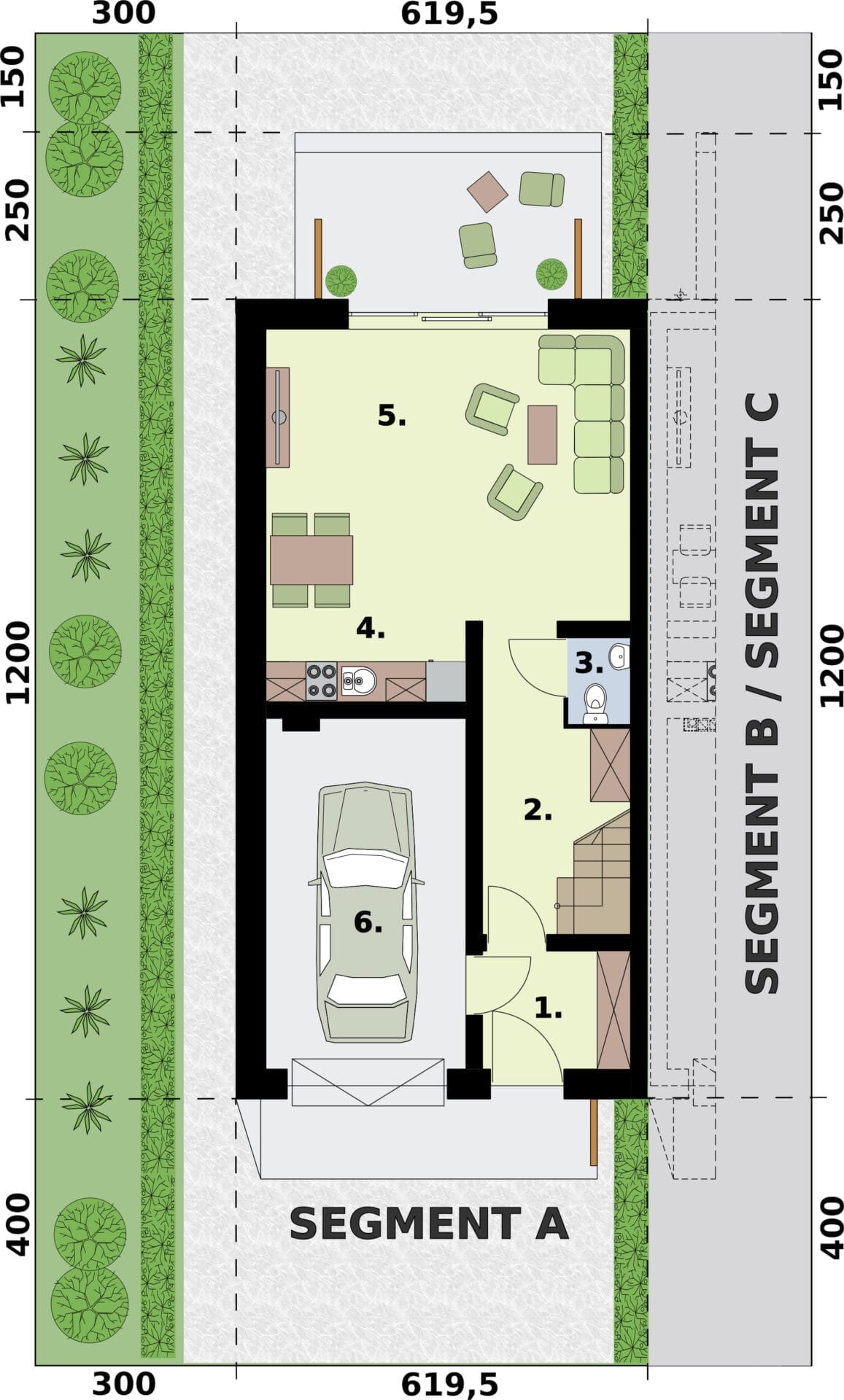

SEGMENT A – rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiatrołap | 3.81 | 3.81 |
| 2 | Komunikacja | 7.86 | 7.86 |
| 3 | Łazienka | 1 | 1 |
| 4 | Kuchnia | 3.59 | 3.59 |
| 5 | Pokój dzienny z aneksem jadalnym | 23.66 | 23.6 |
| Suma | 39.92 | 39.86 | |
| 6 | Garaż | 15.42 | 15.42 |
| Suma | 15.42 | 15.42 |
SEGMENT A – rzut piętra
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Komunikacja | 8.05 | 8.05 |
| 2 | Łazienka | 6.47 | 6.47 |
| 3 | Pralnia | 2.66 | 2.66 |
| 4 | Pokój | 10.56 | 10.56 |
| 5 | Pokój | 11.81 | 11.81 |
| 6 | Sypialnia | 13.28 | 13.28 |
| 7 | Garderoba | 1.81 | 1.81 |
| Suma | 54.64 | 54.64 |
Dane techniczne
| Powierzchnia użytkowa
+ garaż
+ taras
|
94.56 m²
15.42 m² 10.12 m² |
| Powierzchnia zabudowy
+ taras/podest
|
74.34 m²
18.37 m² |
| Powierzchnia kondygnacji netto | 0.00 m² |
| Powierzchnia całkowita | 167.05 m² |
| Kubatura | 505.00 m³ |
| Kąt nachylenia dachu | 2° |
| Wymiary budynku
długość x szerokość
|
12.00 x 6.20 m |
| Wysokość budynku | 6.45 m |
| Min. wymiary działki
długość x szerokość
|
20.00 x 12.20 m |
| Ilość pokoi | 4 |
| Dach | płaski |
| Kondygnacja | piętrowe |
| Ilość pomieszczeń | 13 |
| Pow. tarasów | 10.12 m² |
| Pow. tarasów/werandy/wiaty/schodów zew. | 18.37 m² |
| Zabudowa | bliźniaki, dwulokalowa, szeregowa |
| Projekt z garażem | Tak |
| Ilość stanowisk w garażu | 1 |
| Projekt z wejściem od południa | Tak |
